MEMBANGUN JARINGAN MENGGUNAKAN HUB

LAPORAN

JARINGAN KOMPUTER

DISUSUN OLEH

NIM : 115410138

Nama : Hermawan

LABORATORIUM TERPADU

SEKOLAH TINGGI MANAJEMEN DAN INFORMATIKA

AKAKOM YOGYAKARTA

2013/2014

PERTEMUAN KE -3

MEMBANGUN JARINGAN MENGGUNAKAN HUB

A. PEMBASAHAN

Pada praktikum pertama, kita langsung masuk ke pertemuanke -3 ,yaitu membuat jaringan sederhana menggunakan simulator jaringan packet  tracer 5.Dengan hasil

Pada hasil praktikum diatas terdapat 6 komputer yaitu 1 komputer server dan 5 komputer client, dan 2 HUB.Setiap computer memliki IP Address yang berbeda dan setiap computer dihubungan ke HUB dengan port yang berbeda juga.Untuk menentukkan alamat IP pada computer adalah menggunakan menu confiq> pilihIP confiquration dengan alamat IP server seperti gambar dibawah ini:

Dari hasil diatas kita dapa tmelihat IP Address dari computer server yaitu

• IP Address : 192.168.1.1

• Subnet Mask 255.255.255.0

• Default Gateway 0.0.0.0

Berikutnya untuk mengecek keterhubungan antara komputer server dengan computer client dan computer client dengan computer server, serta computer server dengan compueter server menggunakan perintah seperti dibawah ini :

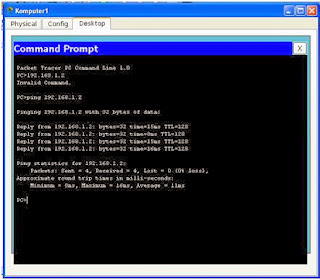

 Hasil diatas adalah perintah untuk menyambungkan komputer 1 dengan yang lain terdapat hasil sepert iReply from 192.168.1.2: bytes=32 time<1ms TTL=128 diatas terdapat sebanyak 4 baris itu yang artinya pc 1 dan pc yang lain bisaterhubung

 Tapi jika hasilnya request time out maka komputer 1 dan komputer yang lainnya gagal terhubung.

B. TUGAS

1. Buatlah jaringan seperti jaringan yang sama denga nip network 172.100.10.2

2. Perbedaankabelstraighdankabel crossover.

Kabel Straight adalah istilah untuk kabel yang menggunakan standar yang sama pada kedua ujung kabelnya, bisa EIA/ TIA 568A atau EIA/ TIA 568B pada ujung kabel. Sederhananya, urutan warna pada ujung kabel sama. Pada kabel straight, pin 1 di salah satu ujung kabel terhubung ke pin 1 pada ujung lainnya, pin2 terhubungke pin 2 di ujung lainyad ans eterusnya.

Penggunaan kabel straight :

 Menghubungkan computer ke port biasa di Switch.

 Menghubungkan computer ke port LAN modem cable/ DSL.

 Menghubungkan port WAN router ke port LAN modem cable/ DSL.

 Menghubungkan port LAN router ke port uplink di Switch.

 Menghubungkan 2 HUB/ Swtich dengan salah satu HUB/ Swtich.

 Menggunakan port uplink dan yang lainnya menggunakan port biasa.

Kabel Crossover mengguakan EIA/ TIA 568A pada salahsatu kabelnya dan EIA/ TIA 568b pada ujung kabel lainnya.

Penggunaankabelcrossover :

 Menghubungkan 2 buah computer secara langsung.

 Menghubungkan 2 buah HUB/ Switch menggunakan port biasa diantara kedua HUB/ Switch.

 Menghubungkan computer ke port uplink switch.

 Menghubungkan port LAN router ke port biasa di HUB/ Switch.
