MEMBANGUN JARINGAN MENGGUNAKAN SWICTH HUB

LAPORAN

JARINGAN KOMPUTER

DISUSUN OLEH

NIM  : 115410138

Nama : Hermawan

LABORATORIUM TERPADU

SEKOLAH TINGGI MANAJEMEN DAN INFORMATIKA

AKAKOM YOGYAKARTA

2013/2014

PERTEMUAN KE -4
MEMBANGUN JARINGAN MENGGUNAKAN
SWICTH HUB

A.    PEMBASAHAN
Dalam praktikum kali ini membuat jaringan local sederhana dengan menggunakan switch hub.  Switch hub adalah alat untuk menghubungkan jaringan bakerja pada lapisan 2 (MAC) pada protocol TCP/ IP. Fungsi Switch adalah membatasi domain collision. Sehingga pengunaan traffic jaringan tidak terpengaruh dengan jumlah koneksi.

Pada praktikum diatas, terlihat bahwa PC ada dua buah , masing – masing PC dihubungkan dengan Swicth Hub , dengan menggunakan kabel straight untuk menghubungkan PC dengan swicth hub.

•  Konfigurasi PC0 dengan IP 192.168.1.1 dan subnet mask 255.255.255.0
•   Konfigurasi PC1 dengan IP 192.168.1.2 dan subnet mask 255.255.255.0

 Dilakukakan pengecekkan koneksi dengan cara ping terhadap kedua PC adalah sucsessful, artinya kedua PC dapat terkoneksi

Koneksi Sukses

Melihat simulasi dengan menggunakan tool incepct, klik ARP maka hasilnya adalah :

ARP Table

ARP : Address Rosolution Protocol, berfungsi untuk menampilkan IP Address dan hardware Address pada Interface.
Untuk mengamati simalasi di switch hub lakukan perintah yang sama yaitu menggunakan tool incepct dan klik di swich hub klik MAC table, maka terliha hasil outputnya adalah :

Dari hasil diatas dapat dilihat bahwa kedua komputer dapat terkoneksi.
Untuk melihat simulasi pengriman PDU dengan animasi maka  pilih menu Taggle PDU List Windows -->klik auto Capture Play, sehingga hasil outnya adalah :

imulasi pengriman PDU

LATIHAN

Hasil Output laithan

Keterangan dari Hasil output di atas :
Digunakan gabungan jaringan dengan menggunakan 2 HUB dengan masing- masing HUB dihubungkan dengan 4 PC. Dan HUB dihungungkan dengan 1 SWITCH sebagai backbone.
Kabel yang digunakan untuk menghubungkan PC dengan HUB adalah kabel copper staight- Through, sedangkan untuk menghubungkan HUB dengan SWITCH dengan mengunkkan kabel Copper Cross- Over.

•  Konfigurasi PC0 dengan IP 192.168.1.0 dan subnet mask 255.255.255.0
• Konfigurasi PC1 dengan IP 192.168.1.1 dan subnet mask 255.255.255.0
• Dan seturusnya sampai PC7

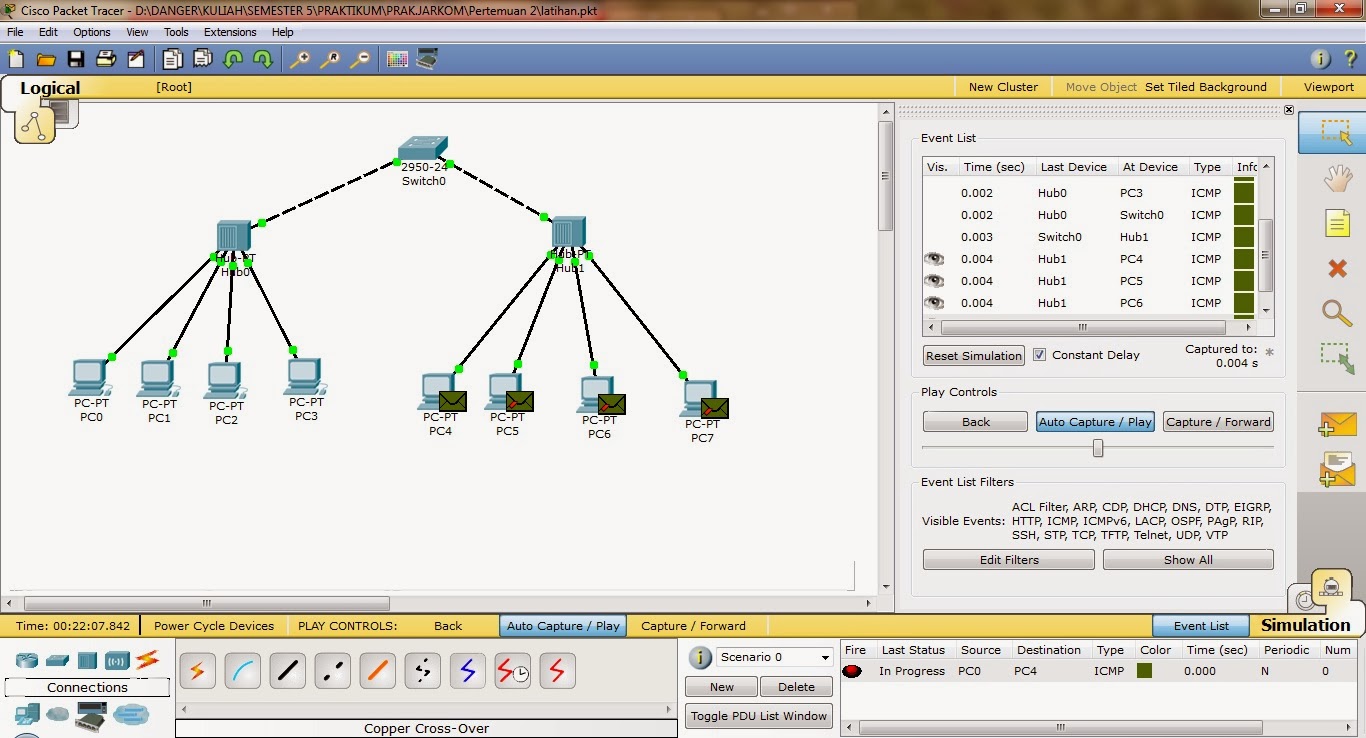

Hasil Simulator, dengan makukan transfer data dari PC0 ke PC 4

Keterangan dari Hasil output di atas :
    Transfer data dari PC0 ke PC4 maka proses data akan lewat ke HUB, kemudian HUB akan meneruskan data ke PC1,PC2, PC3 dan ke SWICH, kemudian  SWITCH juga akan membagi data ke HUB, kemudian HUB membagi data ke PC4,PC5,PC6, PC7, jika data bukan milik dari PC yang ditujukan maka data (dalam program simulator berbentuk animasi surat) akan ada tanda silang, setelah data sampai pada PC4 maka data pemberitahuan akan di kembalkikan ke PC0 dalam artuian laporan telah terkirim ke PC4.

B.    TUGAS
Switch Hub hanya mengenal MAC addres PC0 dan PC1 dan tidak mengenal IP Adress PC0 dan IP Adress PC1, karena hal itu tergantung pada Simple PDU yang dilakukan, proses dari Simple PDu tersebut akan menampilkan pada table MAC berupa alamat MAC/ MAC address.

C.    LISTING

    Terlampir
